●美国进口的科蒂斯（Curtis）电控系统反应灵敏，操控自如，可靠性高，具有再生制动、反接制动及无级调速等功能。
●德国进口ZF驱动单元。整体立式安装，他励牵引电机，电磁制动器，原装进口减速箱及驱动轮，性能卓越，质量稳定可靠。

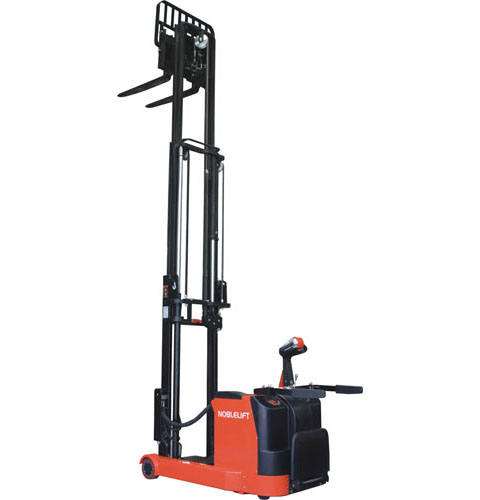

●新设计的前移式堆高车，载重范围从1000kg到1300kg,提升高度从1.8m到4.5m,可达到不同的使用需求。门架电池均达到环保要求。
●货叉除可升降、前移、后退外还可以倾斜。
●德国进口门架槽钢，安全美观，坚固耐用。
载荷曲线表
| 载荷中心距 (C) |
≤600(mm) |
≤700(mm) |
| 提升高度 (mm) |
实际载重量 (Q) kg |
| ≤2500 |
1300 |
700 |
| ≤3000 |
1000 |
600 |
| ≤3700 |
900 |
500 |
| ≤4500 |
800 |
400 |
|
特性 |
1.2 |
型号 |
|
CY1316 |
CY1318 |
CY1330 |
CY1337 |
CY1345 |
| 1.3 |
驱动方式：电动（蓄电池）,柴油,汽油,燃气,手动 |
|
蓄电池 |
| 1.4 |
操作方式(手动，步行，站驾，坐驾，拣选) |
|
步行式 |
| 1.5 |
额定承载能力 |
Q (t) |
1.3 |
| 1.6 |
载荷中心距 |
C mm
|
500 |
| 1.8 |
前悬距 |
X mm |
388 |
418 |
| 1.9 |
轮距 |
y mm |
1255 |
1355 |
|
重量 |
2.1 |
自重 |
Kg |
1820 |
1850 |
2020 |
2235 |
2460 |
| 2.2 |
满载时桥负荷 前/后 |
Kg |
1480/1640 |
1500/1650 |
1580/1740 |
1680/1855 |
1770/1990 |
| 2.3 |
空载时桥负载,前/后 |
Kg |
1350/470 |
1370/480 |
1495/525 |
1655/580 |
1820/640 |
|
轮子车体 |
3.1 |
轮胎:实心橡胶,超弹橡胶,气胎,聚氨酯胎 |
|
聚胺酯轮 |
| 3.2 |
轮子尺寸 前轮 |
|
230x70 |
| 3.3 |
轮子尺寸 后轮 |
|
210x85 |
| 3.4 |
附加轮子(尺寸) |
|
150x54 |
| 3.5 |
轮子数量 （前/后）(x=驱动轮) |
|
1x+2/4 |
| 3.6 |
前轮轮距 |
b10(mm) |
620 |
| 3.7 |
后轮轮距 |
b11(mm) |
993 |
|
尺寸 |
4.1 |
门架/货叉 支架倾斜 向前/向后 |
α/β(°) |
2/4 |
| 4.2 |
门架缩回时高度 |
h1(mm) |
2075 |
2275 |
2095 |
1850 |
2075 |
| 4.3 |
自由提升高度 |
h2(mm) |
- |
- |
221 |
1205 |
1490 |
| 4.4 |
起升高度 |
h3(mm) |
1560 |
1760 |
2960 |
3660 |
4460 |
| 4.5 |
作业时门架最大高度 |
h4(mm) |
2145 |
2345 |
3940 |
4625 |
5430 |
| 4.9 |
操作手柄在驱动位置时的高度 最小/最大 |
h14(mm)
|
984/1365 |
| 4.15 |
降低时高度 |
h13(mm) |
40 |
| 4.19 |
总体长度 |
l1(mm) |
2025(2225) |
2125(2325) |
| 4.20 |
货叉表面至前部距离 |
l2(mm) |
867 |
937 |
| 4.21 |
车体宽度 |
b1(mm) |
1104 |
| 4.22 |
货叉尺寸 |
s/e/l(mm) |
35/100/950(1150) |
| 4.25 |
货叉外宽 |
b5(mm) |
200~720 |
| 4.26 |
支撑臂和载重面间距离 |
b4(mm) |
784 |
| 4.28 |
前移距离 |
l4(mm) |
550 |
580 |
| 4.32 |
轴距中心离地间隙 |
m2(mm) |
59 |
| 4.33 |
直角堆垛通道宽度,拖盘1000×1200(1200跨货叉放置) |
Ast(mm) |
2307 |
2436 |
| 4.34 |
直角堆垛通道宽度,拖盘800×1200(1200沿货叉放置) |
Ast(mm) |
2355 |
2478 |
| 4.35 |
转弯半径 |
Wa(mm) |
1450 |
1600 |
| 4.37 |
轮臂间长度 |
l7(mm) |
1075 |
1175 |
|
性能 |
5.1 |
行驶速度 满载/空载 |
km/h |
5.4/6.0 |
6.0/7.0 |
| 5.2 |
提升速度，满载/空载 |
mm/s |
85/122 |
110/165 |
| 5.3 |
下降速度，满载/空载 |
mm/s |
125/80 |
300/220 |
| 5.8 |
最大爬坡能力 满载/空载 |
% |
5/8 |
| 5.10 |
行车制动 |
|
电磁制动 |
|
电机 |
6.1 |
驱动电机功率 |
kw |
1.5 |
| 6.2 |
提升电机功率 |
kw |
2.2 |
3.0 |
| 6.3 |
蓄电池根据DIN标准, 不是 |
|
3PzS |
5PzS |
| 6.4 |
蓄电池电压/额定容量 |
V/Ah |
24/270 |
24/400 |
|
其它 |
8.1 |
驱动控制方式 |
|
场效应管控制 |
| 8.4 |
驾驶员耳边噪音水平符合EN12053 |
dB(A) |
67 | |
