| FE3R16AC门架数据表 |
负载能力数据表(kg) c=500mm |
叉车尺寸 |
|
名 称 |
提升高度 |
自由提升高度 |
闭合门架高度 |
门架展开高度 |
门架倾仰
前倾/后仰 |
FE3R16AC |
车宽 |
前轮距 |
|
|
|
| h3 |
h2 |
h1 |
h4 |
α/β |
|
|
|
| mm |
mm |
mm |
mm |
(°) |
kg |
mm |
mm |
| 二级标准式门架 |
2900 |
145 |
1950 |
3820 |
3/6 |
1600 |
1017 |
848 |
| 3300 |
145 |
2150 |
4220 |
3/6 |
1600 |
1017 |
848 |
| 3600 |
145 |
2300 |
4520 |
3/6 |
1530 |
1017 |
848 |
| 4000 |
145 |
2500 |
4920 |
3/6 |
1420 |
1017 |
848 |
| 二级全自由提升式门架 |
2900 |
1450 |
1950 |
3820 |
3/6 |
1600 |
1017 |
848 |
| 3600 |
1800 |
2300 |
4520 |
3/6 |
1530 |
1017 |
848 |
| 三级全自由提升式门架 |
4350 |
1420 |
1980 |
5270 |
3/6 |
1320 |
1017 |
848 |
| 4800 |
1570 |
2130 |
5720 |
3/6 |
1200 |
1017 |
848 |
| 5500 |
1820 |
2380 |
6420 |
3/6 |
1050 |
1017 |
848 |
FE3R16AC 技术参数
1KG=2.2LB 1INCH=25.4MM
| 特性 |
1.2 |
型号 |
|
FE3R16AC |
| 1.3 |
驱动方式：电动（蓄电池或电源），柴油，汽油，燃气，手动 |
|
电动 |
| 1.4 |
操作方式：手动，步行，站驾，坐驾，拣选 |
|
坐驾式 |
| 1.5 |
额定承载能力 |
Q (kg) |
1600 |
| 1.6 |
载荷中心距 |
C(mm)
|
500 |
| 1.8 |
前悬距 |
X(mm) |
330 |
| 1.9 |
轴距 |
y(mm) |
1220 |
| 重量 |
2.1 |
含蓄电池（参见6.5)时自重 |
Kg |
2850 |
| 2.2 |
满载时桥负荷 前/后 |
Kg |
3900/550 |
| 2.3 |
空载时桥负载,前/后 |
Kg |
1300/1550 |
| 轮子车体 |
3.1 |
轮胎:实心橡胶,超弹性体,气胎,聚氨酯胎 |
|
超弹性体 |
| 3.2 |
前轮轮胎尺寸 |
|
18x7-8/4.33R |
| 3.3 |
后轮轮胎尺寸 |
|
18x7-8/4.33R |
| 3.5 |
轮子数量 （前/后）(x=驱动轮) |
|
2/1x |
| 3.6 |
前轮轮距 |
b10(mm) |
848 |
| 3.7 |
后轮轮距 |
b11(mm) |
0 |
| 基本尺寸 |
4.1 |
门架/货叉架倾仰角底,前倾/后倾 |
α/β(°) |
3/6 |
| 4.2 |
门架缩回时高度 |
h1(mm) |
2150 |
| 4.3 |
自由提升高度 |
h2(mm) |
145 |
| 4.4 |
提升高度 |
h3(mm) |
3300 |
| 4.5 |
作业时门架最大高度 |
h4(mm) |
4220 |
| 4.7 |
护顶架高度 |
h6(mm) |
1980 |
| 4.8 |
座位高度 |
h7(mm) |
920 |
| 4.12 |
牵引销高度 |
h10(mm)
|
420 |
| 4.19 |
总长 |
l1(mm) |
3000 |
| 4.20 |
车体长度(不含货叉) |
l2(mm) |
1850 |
| 4.21 |
总宽 |
b1/b2(mm) |
1017 |
| 4.22 |
货叉尺寸 |
s/e/l(mm) |
35x100x1150 |
| 4.24 |
货叉架宽度 |
b3(mm) |
1000 |
| 4.31 |
门架下方离地间隙 |
m1(mm) |
90 |
| 4.32 |
轴距中心离地间隙 |
m2(mm) |
100 |
| 4.33 |
直角堆垛通道宽度,拖盘1000×1200(1200跨货叉放置) |
Ast(mm) |
3265 |
| 4.34 |
直角堆垛通道宽度,拖盘800×1200(1200沿货叉放置) |
Ast(mm) |
3300 |
| 4.35 |
转弯半径 |
Wa(mm) |
1520 |
| 性能参数 |
5.1 |
行驶速度 满载/空载 |
km/h |
12/11 |
| 5.2 |
提升速度，满载/空载 |
m/s |
0.27/0.5 |
| 5.3 |
下降速度，满载/空载 |
m/s |
0.5/0.5 |
| 5.5 |
牵引力,满/空载S2 60 分钟 |
N |
2200/2450 |
| 5.6 |
最大牵引力,满/空载 S2 5 分钟 |
N |
12500/12500 |
| 5.7 |
爬坡性能,满/空载S2 30 分钟 |
% |
10/15 |
| 5.8 |
最大爬坡能力,满/空载 S2 5 分钟 |
% |
15/20 |
| 5.9 |
加速时间,满/空载 |
S |
4.0/3.5 |
| 5.10 |
行车制动 |
|
液压/机械 |
| 电机 |
6.1 |
驱动电机功率(S2 60 min) |
kw |
5 |
| 6.2 |
提升电机功率(S3 15%) |
kw |
7.5 |
| 6.3 |
蓄电池 根据DIN43531/35/36A,B,C,no |
|
DIN43535A |
| 6.4 |
蓄电池电压,额定容量K5 |
V/Ah |
24/880 |
| 6.5 |
蓄电池重量 |
kg |
676 |
|
蓄电池尺寸,长/宽/高 |
mm |
825x485x630 |
| 其它 |
8.1 |
驱动控制方式 |
|
脉冲/交流 |
| 8.2 |
属具工作压力 |
bar |
170 |
| 8.3 |
属具油量 |
l/min |
10 |
| 8.4 |
驾驶员耳边噪音水平,根据 EN 12053 |
dB(A) |
65 |

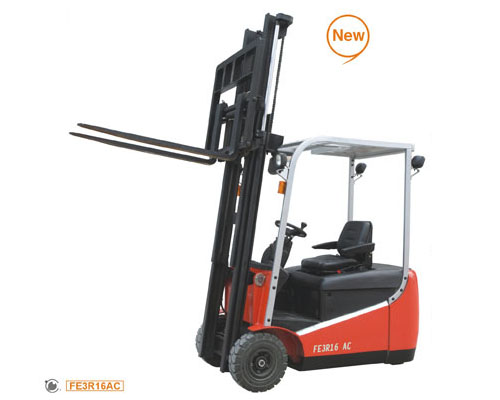

FE3R16AC三支点叉车适合于狭窄通道和有限空间的作业，具有高起升、高承载能力、转弯半径小的特点，是仓库、超市、车间内装卸和堆垛的理想工具。
外型特点
- 采用国际先进的外观设计技术，整车线条流畅，富有动感，符合国际最新外观潮流。
- 单后轮驱动：工作周期与双前轮驱动系统比较，其可达到电力节省30%。
- 横置转向马达，链条带动，更直接，更有效。
- 可移动前轴：在工作装置上，可变换轴距长度。伸长时：更安全的载货，更平稳的乘座及改善驾驶者的舒适感；优越的牵引；缩回时：改善机动性，增加储存空间的利用，能在狭窄的通道工作。
舒适性
■ 根据人机工程学设计的操纵手柄移到座椅附近，操作更舒适。
■ 采用优化设计宽视野门架，使操作更快、更安全。
■ 前后可调的座椅，角度可调的方向盘，使驾驶员工作轻松、舒适。
■ 低高度的脚板及宽阔的驻脚区，可提供上、下车的便利。倾斜的地板设计，可减少驾驶者疲劳。防滑的地板铺盖，可减小上、下车发生意外的风险。
可靠性、安全性
■ 电机控制器、接触器、电源插头、紧急断电开关等主要电气元件采用国外名牌产品。
■ 数字化仪表、内置智能芯片、直接显示数据，灵敏、安全、可靠。
■ 电子和液压过载保护装置。
先进性
■ AC交流行走系统叉车驱动、使得整机性能更高，电瓶使用时间更长。
■ 高频MOSFET集成控制器高效行走控制系统保证行走和提升控制平稳精确，调速性能优越，具有再生制动等功能，使操作更有效、更安全舒适。
可维修性
■ 全开的机盖，使电瓶维修保养保养十分方便。
■ 电气控制和液压管路统一布置，线路合理、维修方便。 |
